当前位置:首页 >> 高精度多工位四柱液压机 高精度多工位四柱液压机

FBY-FCM06-20 高精度多工位四柱液压机



产品特点

1.四柱多工位结构设计,受力平稳,圆弧形工作台设计可以两个人同时向模具放置产品,压机连续作业,提高工作效率,操作人员安全有保障。
2.设备由PLC、压力传感器、触摸屏组成的智能操作系统压力、位移、时间、计数、报警等参数在触摸屏上设定与显示。
3.采用力的控制方式,压制完成后,在一定位移范围内采取压制力值与设定力值进行比较,并判定工件合格与不合格,然后输出欠压报警或超压报警。
4.压装力值范围可设定,可以生成时间-力值曲线。
5.快速与慢速对应的位移、压力、流量在触摸屏上设置与显示。
6.点动、自动功能可相互切换,自动时采用脚踏开关操作。
7.重复定位精度高±0.02mm。




技术参数

具体技术资料,请联系我司工作人员

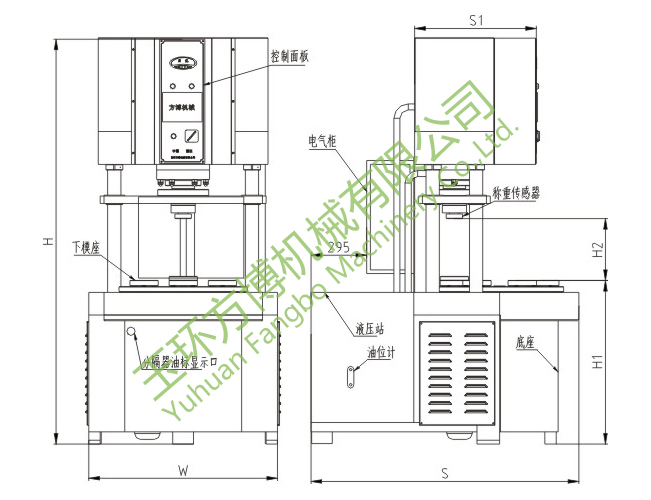

型号Model
H
H1
H2
W
S
S1
FBY-FCM06-20
2150
900
300
1000
1420
645


Specifications
规格
单位/UNIT
FBY-FCM06-20
Theoretical pressure
理论压力
KN
200
Rated oil pressure
额定油压
MPa
12
Max stroke
最大行程
mm

Number of work position
工位数

Max Opening Height
最大开口高度
mm

Down speed
快下速度
mm/s

Pressing speed
工进速度
mm/s

Return speed
上行速度
mm/s

The height of the bed
工作台离地面高度
mm

Rotating disc dimension (diameter)
转盘尺寸(直径)
mm

Normal working oil temperature
正常工作油温

Separator corner precision
分隔器转角精度

Perpendicularity of main shaft and lower mold fixing board
主轴与下模固定板垂直度
mm


Parallelism of pressure sensor lower surface and
lower mold fixing board upper surface

压力传感器下表面和下模固定板上表面平行度
mm

Driving power
驱动功率
KW

Power
电源
V

Machine tool external dimension-front   back
机床外型尺寸-前 后
mm

Machine tool external dimension-left   right
机床外型尺寸-左 右
mm

Machine tool external dimension-total   height
机床外型尺寸-总高度
mm

Weight
重量(约)
Kg
