当前位置:首页 >> 伺服液压旋铆机 伺服液压旋铆机

FBSY-XHC系列 伺服液压旋铆机



产品特点

1.C型机身设计,机身整体铸造,经过高温时效处理,刚性好,变形量小。
2.专业设计适用于各种零部件的翻边,铆合作业。如:汽车球头,离合器等铆合产品。
3.动力头设计,主轴采用伺服电机驱动旋转,可任意停止在指定位置保持不动,主轴转速任意调节、操作简洁、作用范围广
4.全油压系统,压力大,工作性能稳定,压力调节范围大,精度高。
5.安全设计,采用双手操作,设有急停及上下点动功能。
6.深喉型液压旋铆机,适合外形结构比较大的产品。
7.为确保操作者安全,可配置移动工作台(推缸)使得上料、下料均在铆头以外的安全区域进行。
8.主轴下行时具有高速快进和增压工进两种速度,快进提高工作效率;增压工进速度可任意调节,保护模具,提高产品旋铆质量。
9.采用手动按钮与脚踏两种循环启动方式。
10.铆接产品的直径范围广,只需要调节旋铆头的开口,就能铆接不同直径的产品,更换铆接模具方便快捷。
11.红外线保护装置。(根据客户要求选配)
12.旋铆头部分,设置了保护罩,确保操作者的安全。
13.(汽车球头)专机可配装扭力检测装置






技术参数

具体技术资料,请联系我司工作人员

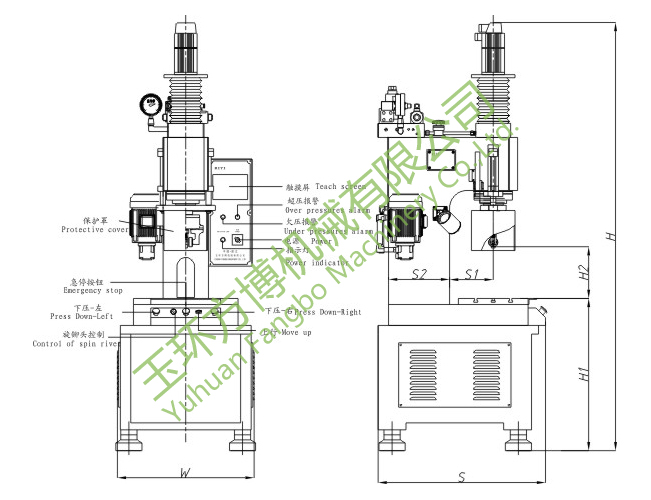

型号Model
H
H1
H2
S
S1
S2
W
FBSY-XHC03
2160
900
250
930
250
300
800
FBXY-XHC05
2480
900
300
960
250
350
800


Specifications
规格
单位/ UNIT
FBSY-XHC03
FBSY-XHC05
Theoretical pressure
理论压力
Kn
30(3T)
50(5T)
Rated oil pressure
额定油压
Mpa
10
13
Max stroke
最大行程
mm

Daylight Opening Height
最大开口高度
mm

Throat Depth
喉深
mm

Down speed
快进速度
mm/s

Return speed
回程速度
mm/s

Pressing speed
工进速度
mm/s

The size of the bed
工作台尺寸
mm

The height of the bed
工作台距地面高度
mm

Motor power
电机功率
Kw

Riveting moter power
旋转电机(伺服电机)
Kw

Spindle motor speed
主轴范围
rpm

Power(3фAC,50Hz)
电源(3фAC,50Hz)
V

Weight
重量
Kg
