FBY-EC系列 高精度数控单柱液压机(PLC控制、人机界面)



产品特点

1.C型单柱设计,机身整体铸造,经过高温时效处理,刚性好,变形量小。
2.采用PLC控制,在屏幕上任意设定动作速度、压力、时间、下压位置精度高,可靠性能好。
3.配有液压系统传感器和压力传感器,显示实际压力,可设置压力检测范围,检测压装的产品是否合格,产品在压装过程中超压和欠压都会自动报警并停机。
4.全油压系统,压力大,工作性能稳定,压力精度高、调节范围大。
5.安全设计,采用全自动操作和双手操作,设有急停及上下点动功能。
6.主轴下行时具有快进和增压工进两种速度,快进提高工作效率:增压工进速度可任意调节,提高产品压装质量,保护模具和产品。
7.采用手动按钮与脚踏两种循环启动方式。
8.整机控制系统采用进口高端名牌产品,PLC,触摸屏采用西门子、三菱威纶等高端品牌,液压系统采用进口双比例系统阀(具体配置见配置清单)。
9.密封件采用日本NOK和台湾鼎基。
10.红外线操作安全保护感应装置(根据客户需求选配)。
11.故障预警,预诊断,故障诊断功能(选配)。






技术参数

具体技术资料,请联系我司工作人员

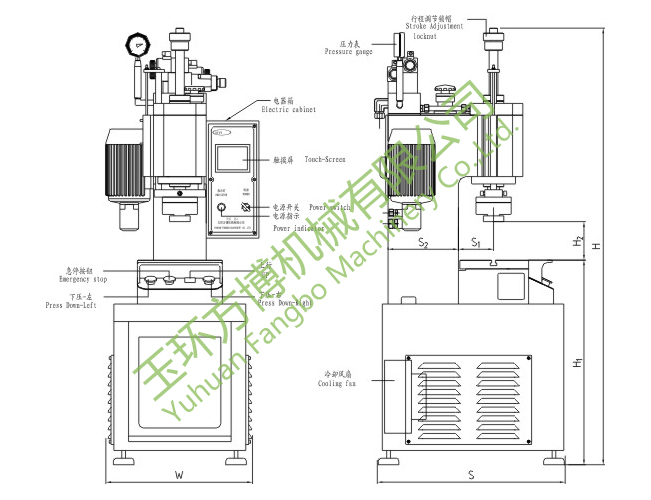

型号Model
H
H1
H2
S
S1
S2
W
FBY-EC01
1890
890
380
780
140
300
630
FBY-EC02
1890
890
380
780
140
300
630
FBY-EC03
1890
890
380
780
140
300
630
FBY-EC05
1970
880
400
800
140
350
640
FBY-EC10
1000
1000
370
970
200
400
775



Specifications
规格
单位/ UNIT
FBY-EC01
FBY-EC02
FBY-EC03
FBY-EC05
FBY-EC10
Rated oil pressure
额定油压
Mpa
4
8
10
10
12
Theoretical pressure
理论压力
KN
10(1T)
20(2T)
30(3T)
50(5T)
100(10T)
Max stroke
最大行程
mm

Daylight Opening Height
最大开口高度
mm

Throat Depth
喉深
mm

Down speed
快进速度
mm/s

Pressing speed
工进速度
mm/s

Return speed
回程速度
mm/s

The size of the bed
工作台距地面高度
mm

The height of the bed
有效工作台尺寸(前后*左右)
mm

The size of die shank hole
模柄孔尺寸
mm

Motor power
油泵电机功率
KW

Power(3фAC,50Hz)
电源(3фAC,50Hz)
V

Weight
机床总重量(约)

Kg


Fuel tank capacity
油箱容量
L
